关于VGA、DVI、HDMI接口的几点误解

2018-04-12 16:41:26   责任编辑:金佳佰业   浏览量:0    文章来源:HDMI高清线

目前在高清设备中,主要的接口有DVI、HDMI、VGA。很多用户受到一些有意无意的技术误导,对这些接口产生了一些技术误解。那么这三种接口之间有什么区别呢?抛开你的误解,正确认识DVI、HDMI、VGA。


一、关于VGA、DVI、HDMI的几点误解


误解一: HDMI是高清,VGA不是。


这三者不是等同关系,HDMI和VGA均是是信号传输方式,而高清是指一种视频分辨率。HDMI支持高清,VGA也同样支持。HDMI目前最高支持1920*1080P的高清格式,VGA支持从640*480一直到高达2560*1600的各种分辨率。高清是指一种清晰度极高的分辨率,包括:1280*720i、1280*720P、1920*1080i、1920*1080P等格式。从现有的分辨率上看,VGA可以支持远远高于高清的分辨率。



误解二:HDMI带宽高,VGA带宽低。所以HDMI比VGA好。


HDMI的带宽是数字信号带宽,VGA是模拟信号带宽,这是两种不同技术的传输方式。如果要比较的话,可以在传输同样的分辨率的情况下进行比较,比如高清,HDMI需要2.2GHz带宽,而VGA仅仅需要172MHz带宽。 但是带宽高并不等于HDMI传输了更多的视频信号,这仅仅是因为传输技术的不同而已。


误解三:HDMI信号不需要数模转换,没有信号损失;VGA信号需要数模转换,信号损失大。


HDMI虽然不需要数字模拟转换,但是还是要经过数字对数字的转换。无论它是怎么样的转换过程,转换成什么,终究是对模拟电信号的描述。他们的关系如下图:



数字信号描述的信号是由一个个点组成的,在信号的变化中是不连贯的,而模拟信号的变化是一个连续的曲线,所以模拟信号的给人的真实感更好。当数字信号转换至模拟信号的时候,直接出来的也是一个个的点(数字信号的采样点),而没有描述的部分会由转换程序自动生成(类似与3D的抗锯齿技术)以形成连续的模拟信号波形。模拟信号转换至数字信号的时候,连续的模拟信号转换为描述一个个点的数字信号,信号变得不完整。从这个过程看,数字信号转换为模拟信号是有增强而不是有损失,而模拟信号转换到数字信号才会有损失。


而在VGA传输过程中,VGA转LVDS驱动液晶面板的信号损失可以忽略,因为在前后端数字采样率相同的情况下,这些损失的信号本来就是(将数字信号转换为模拟信号的时候)程序自动填补的部分,不是数字信号源原本信号的损失。如图:



误解四:HDMI是数字信号,对信号的衰减有很强的纠错能力。


HDMI信号采用的是TMDS技术,属于实时传输。TMDS结构不同于数据封包技术,只有数据封包的传输才具有一定的信号纠错功能,比如:IP数据包技术和Displayport视频的微封包技术。


误解五:HDMI 的最高色深达到48位,所以效果好。


受液晶面板技术的制约,我们所看到的液晶电视机和显示器的图像均是8位或者10位的,因为目前液晶面板技术只能达到这一步。不仅仅液晶面板如此,连我们在网络上下载的高清片源也是8位或10位的。不管是从信号片源还是终端显示设备来看,高色深还仅仅是个概念性的东西,无任何实用价值。如果大家现在面前是液晶显示器,可以现场调一下,将显示属性的32位真彩,改为16位,看看你的面前的图像有没有变化。


二、VGA、DVI、HDMI特点


VGA

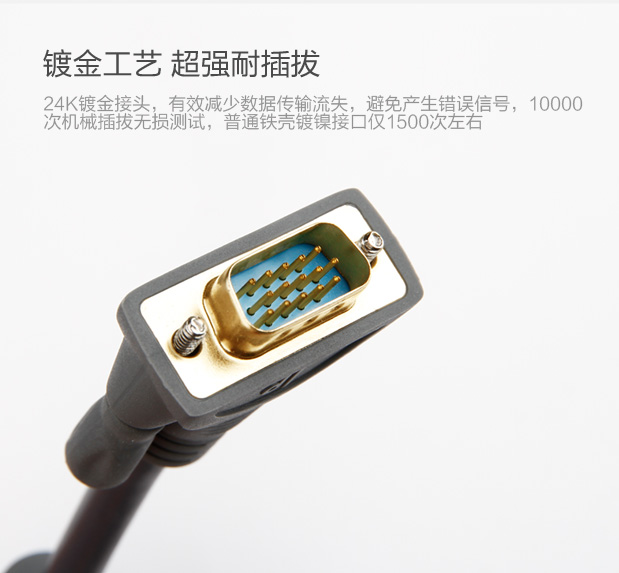

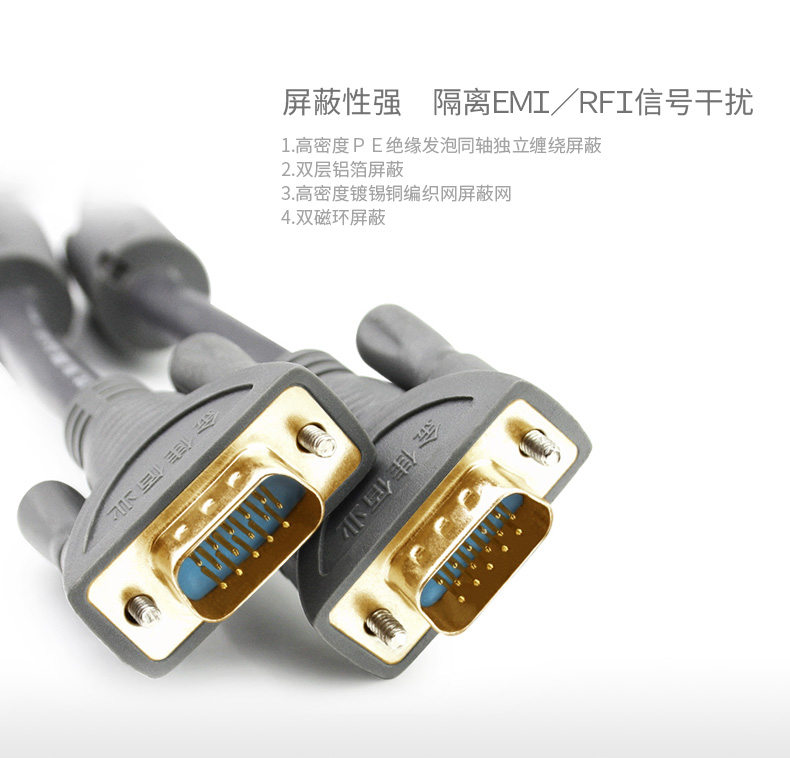

VGA(Video Graphics Array)还有一个名称叫D-Sub。VGA接口共有15针,分成3排,每排5个孔,是显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。使用VGA连接设备,线缆长度最好不要超过10米,而且要注意接头是否安装牢固,否则可能引起图像中出现虚影。

VGA支持在640×480的较高分辨率下同时显示16种色彩或256种灰度,同时在320×240分辨率下可以同时显示256种颜色。


DVI

DVI即数字视频接口,是一种高速传输数字信号的技术,不再经过数模转化。DVI接口有多种规范,常见的有DVI-A、DVI-D和DVI-I。DVI视频传输避免了模拟视频信号传输过程中发送端(一般为显卡)的数模转换和接收端(一般为LCD显示器)的模数转换过程,同时也避免了模拟信号传输过程中的噪声干扰的问题,因此图像无损失。


特点:

1、数字信号,避免了模/数转换过程,信号没有衰减,色彩更

纯净、逼真。

2、只传送视频信号,不传送音频信号。

3、支持多种格式,包括1920*1080全部高清格式。

4、有效传输距离仅5米左右。


HDMI

高清晰度多媒体接口(英文:High Definition Multimedia Interface,HDMI)是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,其可同时传送音频和影音信号,最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。


特点

1、可以传送无压缩的音频信号及高分辨率视频信号,数字信号,质量高。

2、提高高达5Gbps的数据传输带宽。

3、最高能支持1080P视频。

4、理论20m,实际一般为3m左右。

5、同时传输音频、视频、版权保护,在消费电子领域非常受欢迎。

6、HDMI是外部接口,对于视频的分辨率和色深的提升能力有限。

7、HDMI兼容性不好
